SM : Steam Superheater

Overview

NCC에서 생산된 Benzene과 Ethylene을 원료로 주입하여 Alkylation(알킬화)를 통해  Ethyl Benzene을 생성시킨 후 생성된 Ethyl-Benzene을 다시 Dehydrogenates(탈수소화) 반응공정을 거쳐 Styrene Monomer를 생산하는 공정입니다.



전체 공정 중 탈수소화 반응에 필요한 열원을 공급하기 위해 Radiant Zone(복사부)와 Convection Zone(대류부)로 구성되어 Super Steam을 생산하는 ‘Steam Superheater’가 필요하며 설비의 형태 및 구조의 특성 상 NCC Ethylene Cracker와 유사하여 내화물 구성 역시 비슷한 형태/사양을 갖춥니다.



공정 중 격한 Process Coil의 유동과 오랜 사용시간으로 인한 Coil의 변형으로 인해 접촉되는 인근 내화물의 파손 및 탈락 위험이 크기 때문에 특히 Coil 주변부에 설치되는 내화물 라이닝에 대한 기술적인 고려와 시뮬레이션이 필요합니다.

Configuration

• Composition : Radiant Zone,  Convection Zone, Stack

• Operating Temperature : up to 1000℃

• Refractoryy : IFB, CFM, Insulating Board

Available Service

• Turn-Key Project
• Construction (Site / Shop)
• Material Supply
• Maintenance
• Engineering / Design / Development
• Supervision
• Improvement of Design & Construction

Section & Material

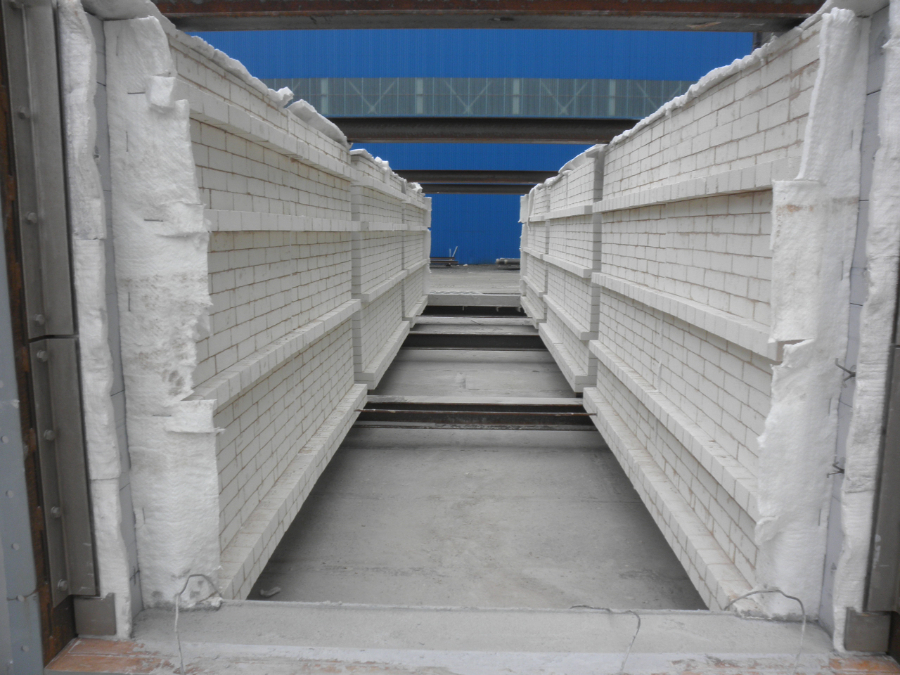

• Radiant Zone

 Section

 Lining

 Material

 LOWER WALL

 INSULATING BLOCK

 Skamopetro S-1100E

 U-BRID

 PROMASIL

 INSULATING FIRE BRICK

 LBK-23

 LBK-28

 LBK-30

 UPPER WALL

 CERMIC FIBER MODULE

 1260 CERAMIC BLANKET

 1430 CERAMIC BLANKET

 1430 CERAMIC MODULE

 ARCH

• Convection Zone

 Section

 Lining

 Material

 LOWER ZONE

 INSULATING BLOCK

 U-BRID

 INSULATING FIRE BRICK

 LBK-23

 LBK-28

 UPPER ZONE

 INSULATING CASTABLE

 GOLITE 135

 LITEWATE MWHT

 ECOLITE MW 23 HS

Application



Related

  • NCC (ETHYLENE CRACKER)

  • VCM (EDC CRACKER)

  • GTG DUCT
