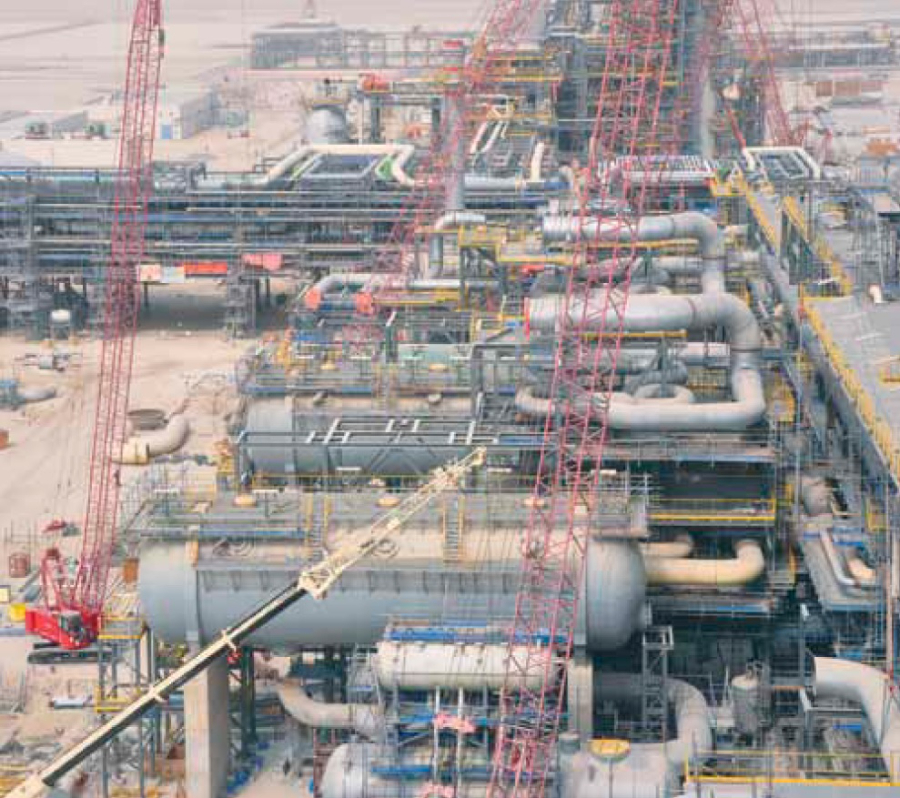

SRU : Sulfur Recovery Unit

Overview

천연가스 및 원유 정제 부산물인 황화수소(H2S)는 악취를 동반하는 무색의 유독성 화학물질이며 공기보다 무겁고 500ppmv 이상의 농도에 인체가 노출될 시 생명을 잃을 수 있는 극도로 위험한 물질입니다.



공정에서 황화수소가 발생하는 모든 공장은 대기로 방출되는 황화수소의 양을 최소화 하기 위해 H2S를 황 원소로 전환하는 Sulfur Recovery Unit(탈황시설)이 필수적이며 Clause Reactor가 2개인 '2-Stage SRU'는 공급된 황화수소의 96% 가량을, Reactor가 3개인 '3-Stage SRU'의 경우 98%이상을 회수할 수 있습니다.



실질적으로 Sulfur의 환원이 일어나는 Reaction Furnace(Thermal Reactor)는 환원 분위기에 견딜 수 있도록 Low Iron/Low Silica Castable 및 Brick의 복합 라이닝이 요구되며 Waste Heat Boiler, Thermal Oxidizer, SRU Stack등 모두 공정 환경 및 특색에 적합한 내화물이 설치되어야 안정적인 성능을 유지할 수 있습니다.

Configuration

• Composition : Thermal Reactor, Thermal Oxidizer, SRU Stack, etc

• Operating Temperature : up to 1538℃

• Refractory : Dense Brick/Castable, Insulating Brick/Castable, Precast

Available Service


Section & Material

- Thermal Reactor

 Section

 Lining

 Material

 COMBUSTION CHAMBER /

 CHECKER WALL

 MEDIUM WEIGHT INSULATING CASTABLE

 GOLITE MW

 LITE WATE 80

 HIGH ALUMINA BRICK

 (CORUNDUM BASED)

 AK 94 M

 ALCOR 95

 BURNER THROAT

 HIGH ALUMINA CASTABLE

 CURON 180 T SP

 CERCAST 1800

 ABRASION RESISTANT

 PLASTIC/RAMMING

 90-RAM HS

 FORMULA 12 L

 TUBE SHEET

 HIGH ALUMINA CASTABLE

 CURON 180 T SP

 CERCAST 1800

 FORMULA 18 BL

- Thermal Oxidizer

 Section

 Lining

 Material

 BURNER QUARL

 HIGH ALUMINA CASTABLE

 (LOW CEMENT)

 VIBRON 175 B

 CRETERION 93 E

 HIGH ALUMINA CASTABLE

 CURON 180 T SP

 CERCAST 1800

 PRIMARY

 COMBUSTION CHAMBER

 HIGH ALUMINA BRICK

(CORUNDUM BASED)

 AK 94 M

 ALCOR 95

 UPPER CONE/ UPPER BARREL

 HIGH ALUMINA BRICK

(MULLITE BASED)

 V 188 H

 MUBEL ALMS

 LOWER BARREL/

 LOWER CONE

 HIGH ALUMINA BRICK

(ANDALUSITE BASED)

 AK 60 A

 SILLMAX 63 D

 QUENCH SECTION

 FIRE BRICK

 AK 46 S

 STEIN 45 D

Application



Related

  • STEAM REFORMER

  • FCCU

  • HEATER
